Ressuscitant un decodificador Fonestar 580HD mort en BOOT

Fonestar boot Doncs resulta que aquest divendres em disposo a mirar què fan per el meu  decodificar Fonestar 580Hd i oh sorpresa! No es veu imatge. En ocasions ja  passa que es penja i una reiniciada el posa a tò, però aquest cop l’apago i al  tornar-lo a posar en marxa per desgràcia meva l’aparell es queda en BOOT i  no arriba cap tipus de senyal a la TV.

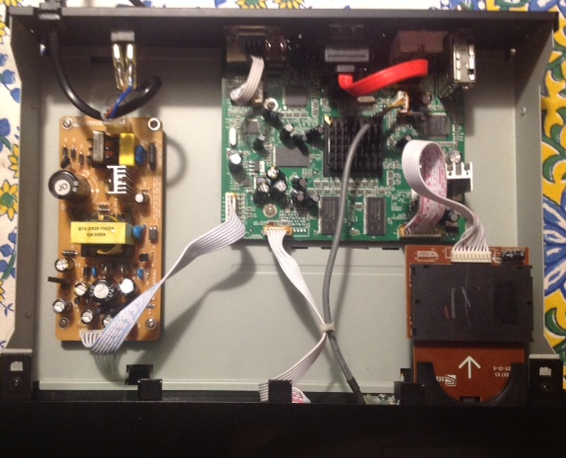

Fonestar oberts

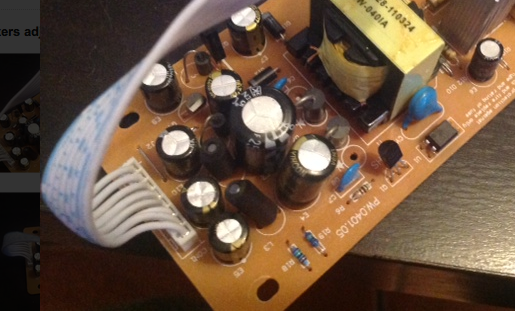

Després d’una estona de comprensible pànic penso que la millor opció és desmuntar-lo i mirar a veure si hi puc fer alguna cosa. Una primera inspecció ocular no mostra cap problema massa evident, però si que mirat amb detall observo un condensador que en comptes de tenir el cap completament plà, el té una mica bombat. No sóc enginyer elèctronic però m’ha semblat sospitós i fins i tot m’he permès pensar que la coberta amb creu és per a facilitar l’inflat del condensador i la posterior identificació en cas de fallada.

Captura de pantalla 2014-05-10 a las 23.01.34

Mirant el condensador veig que és de 1000 micros i 10 V, evidentment jo no disposo de recanvis per a això, però si que tinc un munt d’electrònica obsoleta que fa dies hauria d’estar a la deixalleria, així que he trigat 10 segons a trobar un condensador de 1000 micros, però en aquest cas de 16V, sabent que si suportava un voltatge superior funcionaria perfectament l’he dessoldat tant netament com he pogut i m’he preparat per a substituir al sospitós.

Condensador

Amb molta cura he retirat el condensador que aparentment era el culpable de la no arrencada del decodificador amb un soldador d’estany, un cop l’he tingut fora, les meves sospites s’han confirmat ja que la part inferior del mateix que en principi no era visible estava completament rebentat.

Condensador petat

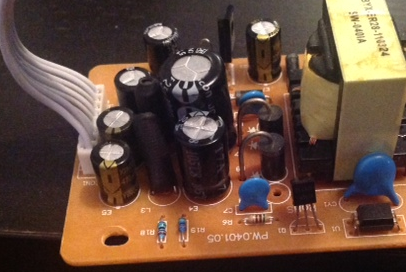

Amb la mateixa cura he soldat el condensador “reciclat” procurant deixar-ho el més netament possible. Fet això he ensamblat les peçes i he connectat el decodificador.

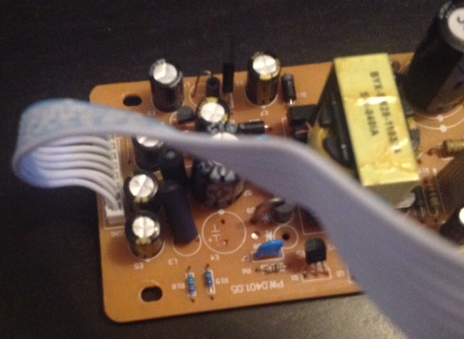

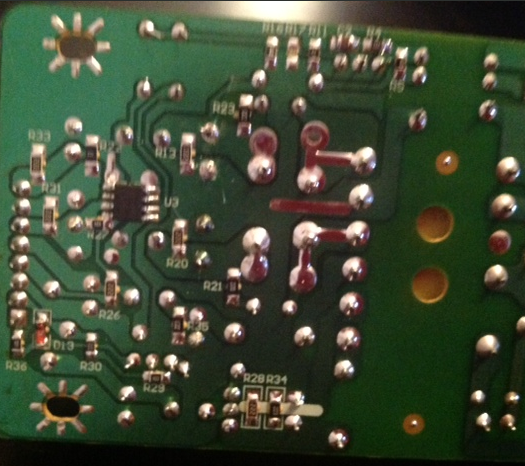

Captura de pantalla 2014-05-10 a las 23.19.07Captura de pantalla 2014-05-10 a las 23.05.36 Captura de pantalla 2014-05-10 a las 23.06.05

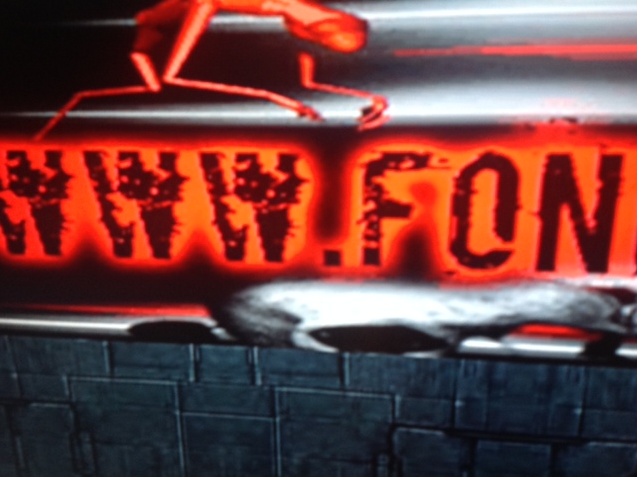

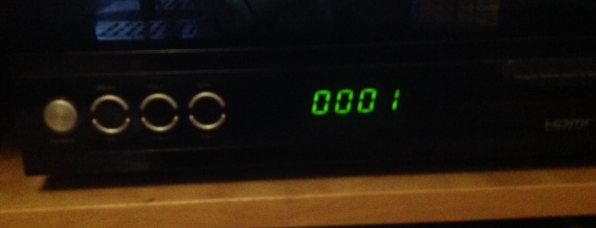

Per sort ha resultat que la operació ha estat tot un èxit, he encertat de plè la causa del problema, le solució aplicada i el “deco” s’ha posat en marxa com si res no hagués passat estalviant-me aixì pagar 100€ per a un nou aparell. Això m’ha fet pensar que en ocasions potser tirem les coses amb massa facilitat.

Captura de pantalla 2014-05-10 a las 23.14.30 Captura de pantalla 2014-05-10 a las 23.14.44
